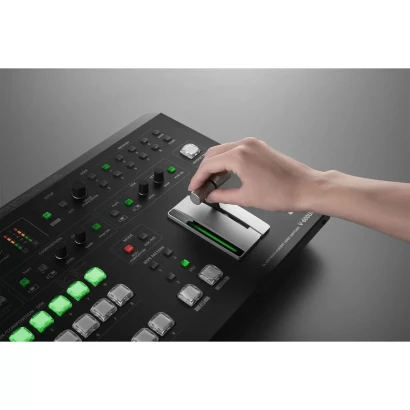

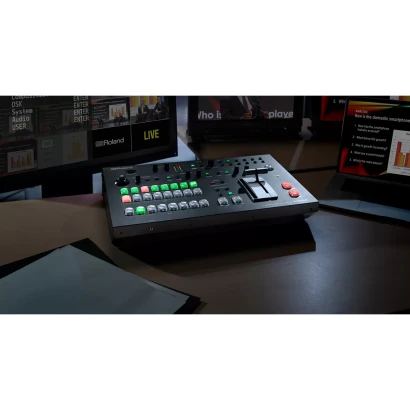

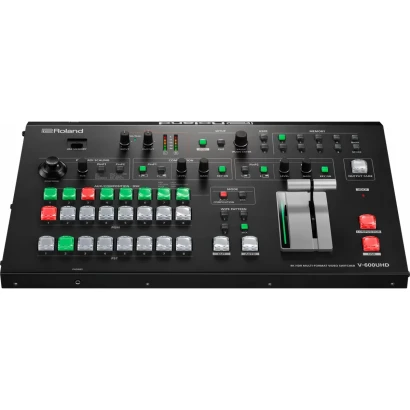

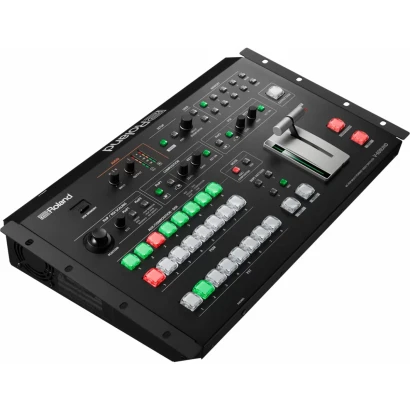

Видеомикшер Roland V-600UHD

Roland V-600UHD - Видеомикшер.

Заказчики и зрители все чаще выдвигают требования освещения событий с качеством стандарта 4К. Источники сигнала формата HD и дисплеи не теряют своей актуальности, однако V-600UHD позволит перейти на стандарт 4К по мере увеличения плотности таких заказов и появления финансовых возможностей на их реализацию. Технология Ultra Scaler компании Roland предполагает использование схем масштабирования на всех входах, обеспечивая возможность одновременной работы с источниками сигналов стандартов Full HD и 4К и вывода сигналов с различными разрешениями. Высокую плотность пикселей камер стандарта 4К можно использовать и при работе в формате Full HD для получения более визуально впечатляющего видеоряда.

Ожидается в ближайшее время. Системное ПО версии 2.0

В бесплатное обновление ПО версии 2.00 для V-600UHD добавлена функция "Automatic ROI", реализующая новый подход при работе с камерами, который объединяет преимущества надежной технологии распознавания лиц с разработанной компанией Roland мощной технологией Region Of Interest (область интересов). Кроме того, поддерживается управление PTZ-камерами по LAN.

Расширенный динамический диапазон [HDR] (High Dynamic Range)

V-600UHD поддерживает формат HDR (High Dynamic Range), позволяя получать более выразительный видеоряд. Дело не в простом увеличении количества пикселей, а в росте качества за счет улучшения динамических характеристик пикселей и более точного разделения между светлыми и темными областями изображения. HDR — это идеально сбалансированное освещение сцены без перенасыщения для IMAG, которое можно получить гораздо легче, чем при использовании формата SDR. Тем не менее, V-600UHD поддерживает работу с сигналами стандартного динамического диапазона (SDR).

Частота 60 Гц

Поддерживая частоту 60 Гц, V-600UHD позволяет получать плавное, четкое видеоизображение без размытия, которое обычно происходит при съемке быстро перемещающихся объектов на частоте регенерации экрана 30 Гц.

Более глубокое цветовое пространство

V-600UHD поддерживает стандарты Rec.2020, Wide Color Gamut (WCG) с самыми высокими характеристиками, а также RGB и Rec.709 для отображения широчайшего диапазон оттенков видимых цветов. Это позволяет с непревзойденной степенью реалистичности и точности передавать цветовую гамму, в особенности красного и желтого цветов.

10-битная глубина цветности 4:4:4

Внутренняя 10-битная обработка цветности уменьшает уровень искажений, связанных с возникновением цветовых полос, и повышает четкость картинки с высоким уровнем детализации, которая передается с компьютера. Это облегчает чтение написанного мелким шрифтом текста и восприятие других мелких деталей даже при сильных масштабировании и увеличении.

Поддержка разрешения DCI Cinema 4K

Не во всех видео формата 4К используется кадр с одним и тем же соотношением сторон. Хотя видеоданные стандарта 4К всегда рассчитаны на кадр с 2160 пикселями по высоте, в стандартах DCI или “Cinema 4K" используется кадры с 4096 пикселями в ширину что на 256 пикселей больше, чем в стандарте UHD. V-600UHD позволяет переключать и выводить видеоряд с оригинальным соотношением сторон кадра без необходимости обрезки кадра или леттербоксинга (технология согласования соотношения сторон экрана, не требующая обрезки исходного изображения).

Все необходимые входные/выходные разъемы для организации представления

V-600UHD оборудован четырьмя разъемами HMDI 2.0 и двумя входами 12G SDI — вполне самодостаточный комплект для конфигураций, требующих использования нескольких компьютеров и источников воспроизведения видео в комплекте с камерами IMAG. Все входы предусматривают прием и масштабирование сигналов с разрешениями HD, Full HD, UHD 4K и DCI 4K, а также компьютерными разрешениями, начиная с UXGA и заканчивая DCI 4K — и все это без необходимости прибегать к услугам внешних конвертеров. Вывод результирующего сигнала на дополнительную шину AUX обеспечивает простоту использования располагающихся на полу видеомониторов (Down Stage Monitor — DSM). А с помощью мультиэкранного предпросмотрового монитора можно комфортно отслеживать программное видео и готовящееся к выводу. Все выходы поддерживают понижающее масштабирование до формата Full HD, что позволяет организовывать потоковую передачу данных на кодеры или дисплеи стандарта HD.

Съемка представления с помощью всего одной камеры 4К

Острая необходимость в использовании нескольких камер для съемки перестала быть такой уж "острой". Речь идет о функции Region Of Interest [ROI], которая позволяет снять видео с помощью одной камеры 4К, а затем с помощью соответствующих функций раздать и масштабировать входной сигнал V-600UHD на восемь узлов матрицы коммутатора, получив таким образом возможность работать с восемью виртуальными камерами. Это можно использовать, например, когда в творческих целях необходимо получить панорамное изображение сцены, изображение средней детализации части сцены и крупный план какой-либо ее точки. Обеспечьте рост производительности без необходимости увеличения количества камер, усложнения конфигурации системы или дополнительных финансовых вложений.

Полная свобода творчества

V-600UHD позволяет формировать два окна для эффекта "картинка в картинке" (PnP — Picture in Picture), предлагая гораздо больше возможностей, чем при использовании одного фиксированного окна вставки. По сути, можно добиваться результатов, сравнимых с использованием выделенных процессоров. Опции детальной настройки множества параметров, таких как соотношение сторон кадра, размер экрана и масштабирование источника входного сигнала, позволяют размещать вставки в любом месте экрана и свободно конфигурировать их. Комбинируйте гибкие возможности настройки эффекта PnP с исключительно высоким количеством пикселей стандарта DCI 4K для создания привлекательных и впечатляющих воображение конфигураций экранов.

Интеграция с аудиосистемами

Работа с аудиосигналом, внедренным в цифровое видео, зачастую становится проблемой на стадии его интеграции в системы озвучивания мероприятия или представления. Однако мощные возможности управления звуком, предлагаемые V-600UHD и основанные на гибкой 24-битной обработке с частотой дискретизации 48 кГц, способны устранить эти сложности еще на стадии их зарождения. С помощью функции переключения аудио согласно видео (Audio Follows Video) можно извлекать внедренное аудио выбранного источника видеосигнала и направлять его на внешнюю звуковую консоль. Или же программное видео с той же консоли можно внедрить в видеосигнал одного или всех видеовыходов для потоковой передачи по сети, записи на соответствующее оборудование или трансляции в дополнительный зал.

Самое лучшее решение для работы со светодиодными (LED) экранами

Технология светодиодных (LED) экранов находит все более широкое применение при проведении различных мероприятий. Светодиодные экраны могут использоваться в качестве сценических декораций или огромных задников на музыкальных фестивалях. Проблема заключается в том, что при использовании камер IMAG с ярким светодиодным фоном и коммутатором SDR трудно осветить выступающего, стоящего перед светодиодным экраном — он просто превращается в темный силуэт. Но теперь можно работать со слабо освещенной сценой и ярким фоном. Все что необходимо для корректного освещения артиста, это камера HDR и видеокоммутатор V-600UHD.

При организации трансляции с корпоративных мероприятий и фестивалей требуется использовать больше, чем 1920 пикселей формата HD. Видеокоммутатор поддерживает разрешение DCI Cinema 4K. Так что можно оперировать с видеокадром более чем 4096 пикселей в ширину, реализуя творческие замыслы амбициозных устроителей представления. V-600UHD обеспечивает высококачественное масштабирование выходного сигнала "точка в точку", позволяя подключаться напрямую к контроллеру светодиодного (LED) экрана с требуемыми характеристиками размера в пикселях и отказаться от использования дорогих процессоров преобразования масштаба, которые, помимо всего прочего, еще и увеличивают латентность.

Особенности:

• Первый мультиформатный видеокоммутатор стандарта 4K HDR — идеальное устройство для производства продукции с проводимых "живьем" мероприятий.
• Поддержка работы с источниками сигнала стандартов HD и 4K одновременно.
• Вывод сигналов с различными разрешениями.
• Поддержка частоты кадров 60 Гц.
• Стандарт BT.2020 с самыми высокими характеристиками Wide Colour Gamut (расширенная цветовая палитра).
• Точность отображения цвета 10 бит 4:4:4.
• 4K и DCI Cinema 4K.
• Разбиение сигнала одной камеры 4K на восемь областей просмотра.
• Аудио обработка 24 бит / 48 кГц.
• Четыре разъема HDMI 2.0 + два 12G SDI + RGB.
• Одновременное использование источников сигнала старых и современных форматов.
• Масштабирование для каждого из входов.
• Одна камера, несколько областей просмотра.
• Формирование до восьми областей просмотра с помощью функции ROI (Region of Interest).

Характеристики:

• Тип: видеомикшер (4K / SDI / HDMI)
• Обработка видео: 4:4:4, 10 бит
• Входы видео: 4 × HDMI 2.0 (тип A), 2 × 12G/3G/HD-SDI (BNC), 1 × RGB (HD DB-15, альтернатива HDMI IN 1)
• Выходы видео: 1 × 12G/3G-SDI (BNC), 3 × HDMI 2.0, 1 × MULTI-VIEW (HDMI 1.4)
• Форматы: до 4K UHD/DCI 2160/60p (HDMI 2.0, SDI 12G), поддержка компьютерных разрешений до 4K, HDMI IN 4K для ПК
• Неподвижные изображения: BMP, PNG (макс. 4096×2160, 24 бит)
• Эффекты: переходы Mix / Cut / Wipe (9), композиция PinP / Key / DSK (Luminance/Chroma Key), затухание, заморозка, захват выхода
• Аудио: 24 бит / 48 кГц, 16 каналов SDI, 2 канала HDMI
• Входы аудио: 2 × XLR (балансный, +4 дБu)
• Выходы аудио: 2 × XLR (балансный), PHONES (стерео мини-джек)
• Аудиоэффекты: матричный микшер, задержка (до 500 мс), тестовый тон
• Другие разъемы: USB MEMORY (A), RS-232 (DB-9), LAN (100BASE-TX), TALLY/GPI (DB-25)
• Питание: 80 Вт
• Габариты (Ш x Г x В): 482 x 300 x 109 мм
• Вес: 5,3 кг
• Комплектация: шнур питания, монтажные углы (2)
