Видеомикшер ATEM Mini Extreme ISO G2 от Blackmagic Design - это обновленный 8-входовый микшер для прямых трансляций со встроенной панелью управления и расширенными вещательными функциями. Помимо прямой трансляции по протоколу RTMP, вы можете выводить свою программу как веб-камеру через USB. Среди новых функций - полностью переработанная клавиатура с множеством ручек управления, большие красно-зеленые кнопки выбора источника NKK, аппаратный фейдер, слот CFexpress и порт Thunderbolt для записи, а также более функциональное расположение кнопок.
Обновленный интерфейс управления
На ATEM Extreme ISO G2 имеются большие кнопки выбора источника для микширования, записи и управления потоком звука, а также кнопки выбора выхода, позволяющие переключать видеовыход между камерами, программой и мультивизором. Новый аппаратный фейдер обеспечивает дополнительное тактильное управление. На задней панели расположены разъемы HDMI для подключения камер или компьютеров, аудиовходы XLR и MADI, USB для выхода веб-камеры, Thunderbolt для записи/воспроизведения и четыре выхода HDMI для программной/превью-видеосъемки.
Вы можете выводить видео через Ethernet-подключение к сети или использовать выход USB-C, чтобы ваше коммутируемое шоу распознавалось как вход для веб-камеры практически любым видеопрограммным обеспечением, таким как Zoom, Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster и другие.
Коммутатор M/E
Переключение, добавление эффектов, цветокоррекция и клавиши в режиме реального времени с помощью кнопок на поверхности управления или панели управления программного обеспечения. Для управления камерами Blackmagic Studio и URSA Mini/Broadcast/Micro Studio с коммутатора доступны функции CCU. ATEM Mini Extreme ISO G2 поддерживает до девяти слоев: четыре восходящих и два нисходящих кейера, до четырех хромакейеров, до четырех линейных кейеров, два DVE с границами и drop shadow, пять генераторов паттернов и два генератора цвета. Mini Extreme ISO G2 предназначен для прямой трансляции или работы с веб-камерой и имеет четыре выхода HDMI для подключения мониторов, а также поддерживает многоэкранный просмотр до 16 экранов.
Выход ISO
Маркировка ISO на коммутаторе означает, что вы можете индивидуально записывать каждое из восьми входных видео в формате MP4, а также выводить программу через один из портов USB-C. Свитчер автоматически генерирует файл проекта DaVinci Resolve, чтобы вы могли очистить его и внести изменения позже. Восемь независимых HDMI-входов этого универсального коммутатора принимают все популярные HD-сигналы вплоть до 1080p60. Каждый вход оснащен дискретными преобразователями частоты кадров и форматов, а также поддерживает повторную синхронизацию для плавного переключения между различными профессиональными и бытовыми камерами, игровыми консолями и компьютерными каналами.
Thunderbolt для воспроизведения в реальном времени
Благодаря Thunderbolt в модели ATEM Mini Extreme ISO G2 вы получаете воспроизведение заливок и клавиш, захват, доступ к карте CFexpress через Ethernet и питание от сети - и все это при одном подключении компьютера. Это означает, что вы можете использовать DaVinci Resolve в качестве полноценной системы воспроизведения живого действия.
DaVinci Resolve может показывать живое видео на входе коммутатора, а когда вы нажмете кнопку Point of Interest (POI), DaVinci переключится на воспроизведение всех 8 файлов ISO, чтобы вы могли выбирать камеры и запускать повторы. Вы можете выполнять преролл и последовательность нескольких камер в одном повторе.
Прямая трансляция
Свитчер идеально подходит для интервью, поскольку вы можете подключить несколько камер для съемки крупным планом ведущего или интервьюируемого, а также для широкой съемки помещения. Кроме того, ATEM Mini настолько мал, что оператор может осуществлять коммутацию даже в небольших студиях.
ATEM Mini ISO G2 имеет встроенный аппаратный механизм потокового вещания для прямой трансляции через Ethernet-соединение без использования компьютера. Это означает, что вы можете вести прямую трансляцию на YouTube, Facebook и Twitch с высоким качеством без выпадения кадров и с более простыми настройками. Просто выберите стриминговый сервис и введите ключ для стриминга.
Поддержка телефонов 4G и 5G
Если вы проводите живую съемку на месте, модели ATEM Mini Extreme поддерживают подключение телефона Apple или Android к USB-порту для использования мобильных данных. Это также отличный резерв для основного Ethernet-соединения, чтобы не потерять поток при обрыве проводного соединения. Коммутатор автоматически переключится на использование телефона в качестве основного подключения, а USB-порт также будет питать телефон, чтобы не разряжать аккумулятор.
Медиапул
Extreme ISO G2 позволяет редактировать события в прямом эфире, поскольку он может записывать несколько видеопотоков, включая чистые потоки со всех входов и программы, все одновременно. Используемые изображения медиапула также сохраняются вместе с видеофайлами. Видеофайлы включают теги метаданных, такие как синхронизированный таймкод и номера камер. Представьте, что вы можете заново отредактировать свое шоу, добавив новые цветовые оттенки, эффекты и графику. Даже источники звука записываются, так что вы можете профессионально ремикшировать аудио.
Совместимость
Он также совместим с панелью ATEM 1 M/E Advanced Panel, а также с ATEM Streaming Bridge и ATEM Camera Control Panel. ATEM Mini Extreme ISO G2 можно настроить с помощью утилиты Blackmagic Videohub Hardware Panel Setup для маршрутизации источников к местам назначения с помощью Videohub Smart Control Pro и Videohub Master Control Pro.
Запись
Свитчер также поддерживает прямую запись потоковых данных на флэш-диски USB или карты CFexpress. Это означает, что вы получаете очень длительную запись в тех же видеофайлах H.264 со звуком AAC, что и при потоковой передаче, и можете напрямую загружать их на онлайн-видеосайты, такие как YouTube или Vimeo.
Запись на несколько дисков также поддерживается через USB-концентратор или Blackmagic MultiDock, поэтому, когда диск заполняется, запись может быть продолжена на второй диск для безостановочной записи. Настройки записи и выбор диска настраиваются в ATEM Software Control, а просмотр состояния записи доступен во встроенном мультивью. Можно даже удаленно запускать запись на подключенных камерах Blackmagic Pocket Cinema Cameras.
Интеграция с программным обеспечением
Mini Extreme ISO сохраняет файл проекта DaVinci Resolve, так что одним щелчком мыши вы можете открыть свою живую постановку как видеомонтаж. Все нарезки, растворения и графика медиапула будут загружены, что позволит вам настраивать и редактировать живую съемку, используя записанный исходный материал. Если вы записали оригиналы с камеры в виде файлов Blackmagic Raw, их можно перелинковать и воспользоваться возможностями цветокоррекции DaVinci Resolve.
Коммутатор также совместим с приложением ATEM Software Control, позволяющим выполнять полное микширование звука с эффектами, загружать стоп-кадры, сохранять состояние коммутатора в виде XML-файла и даже выполнять расширенное программирование макросов. Если вам необходимо воспроизведение клипов, вы можете даже управлять дисковыми рекордерами HyperDeck через Ethernet.
Видеоэффекты
Одно из преимуществ ATEM Mini - профессиональное производство, которое возможно с помощью ряда встроенных видеоэффектов. Кнопка cut обеспечивает мгновенное вырезание при переключении между источниками. Кнопка auto - это профессиональный термин, используемый в больших вещательных коммутаторах для включения переходов между видеоэффектами. Для видеоэффектов предусмотрены кнопки выбора длительности: 0,5-, 1-, 1,5- и 2-секундные настройки. Вы также можете выбрать тип эффекта, включая микс, который обеспечивает плавный переход между источниками, и дип, который выцветает по цвету во время перехода. Или используйте забавные эффекты DVE, которые перемещают изображение за пределы экрана при переходе между источниками.
Аудиофункции
Два независимых аудиовхода XLR позволяют подключать настольные и накладные микрофоны, а также музыкальный плеер для создания вступительной музыки после начала прямой трансляции, но до начала программы. С помощью двух дополнительных стереофонических аудиовходов вы можете обеспечить ведущего и гостя микрофонами на коленях во время интервью. Все аудиовходы ATEM Mini оснащены кнопками на панели для регулировки уровня звука и включения входов в аудиомикшер.
В систему интегрирован аудиомикшер Fairlight со всеми входами HDMI, а оба микрофонных входа подключены к аудиомикшеру, так что вы можете микшировать в реальном времени все источники звука. Также добавляется выход для наушников.
Преобразование форматов
Каждый из HDMI-входов оснащен собственным конвертером стандартов. Это означает, что ATEM Mini будет автоматически конвертировать источники 1080p, 1080i и 720p в видеостандарт коммутатора. По умолчанию коммутатор автоматически устанавливает свой видеоформат, но вы также можете настроить его на любой видеостандарт.
HDMI-выходы - это настоящие «вспомогательные» выходы, поэтому вы можете переключать каждый HDMI-вход на выход. Вы даже можете «напрямую» переключить вход 1 на выход HDMI для киберспортивных постановок с низкой задержкой. Кроме того, модели ATEM Mini Extreme поддерживают две прямые петли с низкой задержкой. Выход HDMI может отображать полный мультивизор, позволяющий видеть все входы, программу, предварительный просмотр и состояние потокового вещания на одном мониторе.

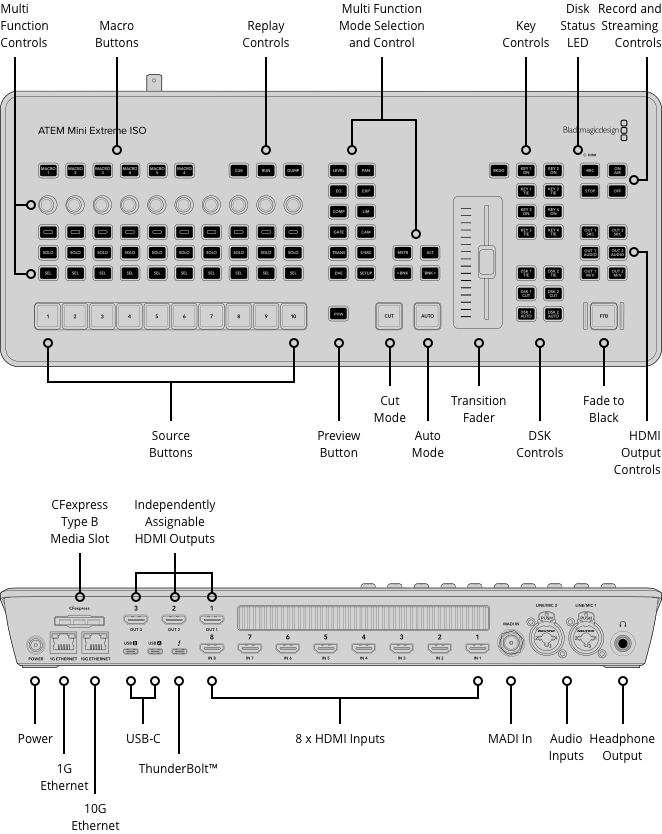

Разъемы и кнопки управления

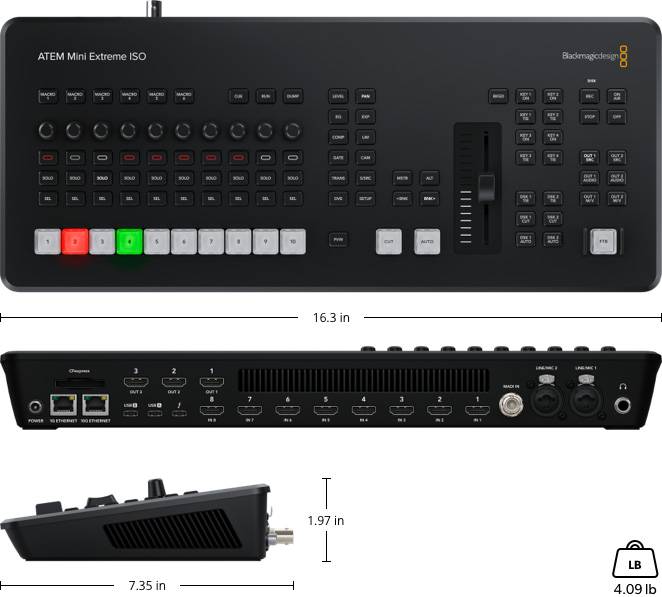

Габариты
